Spring MVC 원리(1) - 동작 과정

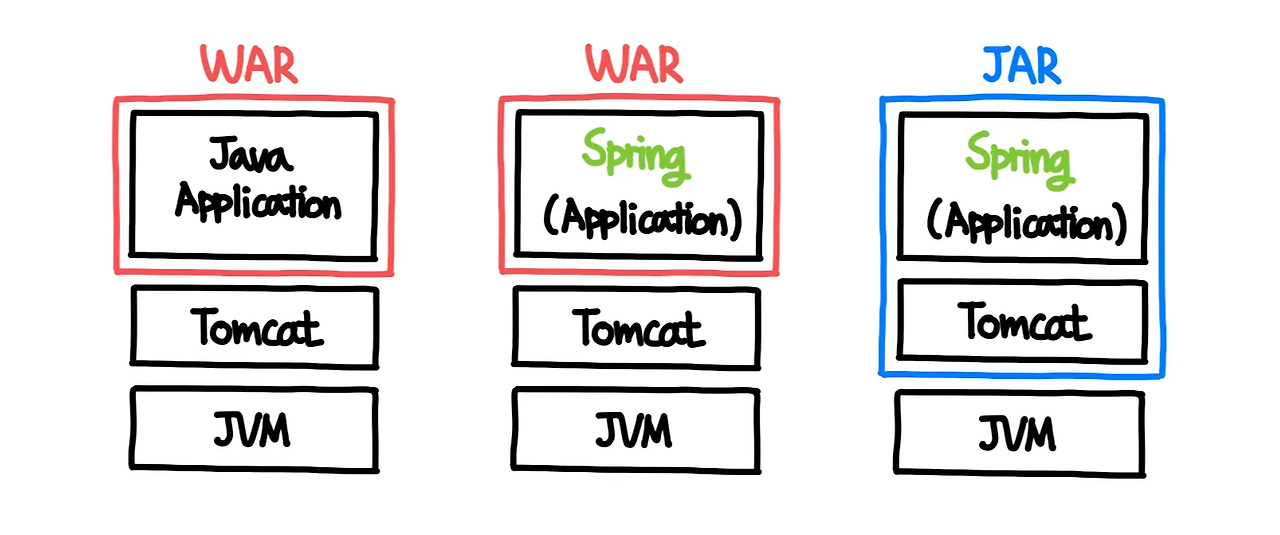

Tomcat + Spring 간단 구조

Tomcat + Spring 구조는 위와 같다 = JAR(JVM) + Tomcat(Servlet) + Spring(Controller)



💡Spring Boot가 유저의 요청(Request)받고 -> 작업(Processing) 후 -> 응답(Response) 반환하는 절차

1. Request: 수많은 요청들을 Request Queue에 적재
2. Processing: Request Queue에서 하나를 가지고 수행 후
3. Response: 결과를 반환
이 설명만으로는 스프링 MVC가 어떻게 요청을 받고 작업하고 응답하는지 모름 (심화) 설명을 통해 자세히 알아보자



심화) Tomcat + Spring 실제 동작 과정

위에서 설명된 요청 -> 작업 -> 응답 절차를 Spring MVC에서 어떻게 처리하는지 더 자세히 알아보자



1. Request

수많은 요청들을 Connection Queue에 적재

• 모든 요청들을 Connection Queue에 적재하고, Thread Pool에서 할당 후 -> Catalina에게 전달
  • OS레벨 Connection Queue: `acceptCount`
  • Tomcat 레벨(Tomcat Connector 가 생성한) Connection Queue: `maxConnections`
    • NIO Connector: 소켓 연결 + 요청을 ServletRequest 객체로 변환 후 Servlet에 전달
  • Tomcat Thread Pool : `maxThreads`, `minSpareThreads` (멀티 스레드 처리)
    • 자바 스레드 풀 관리 객체 사용 ThreadPoolExecutor
•  Connection(TCP/IP) -> Catalina(Tomcat Engine) -> Context(Web Application) -> Servlet 에게 전달 (질문필요..)
  • Catalina(Tomcat Engine) = Servlet Container
  • Connection = 1 요청 : 1 스레드



2. Processing

Catalina(Tomcat Engine) 은 건네받은 ServletRequest 을 HttpServletRequest로 변환 후 Servlet할당

• Servlet 객체는 싱글톤: Servlet Contatiner는 각 종류의 Servlet당 한개의 객체만 사용

❓어떻게 수 많은 요청들을 단 하나의 객체로 커버 가능한가?
몇 개든지 N개의 스레드는 단 하나의 싱글톤 객체만 바라보게 된다(공유)
각 스레드는 각자 그들만의 Method Stack에서 메서드를 수행하기에 동시 + 격리 수행이 가능하다
 그렇기에 모든 요청에 대해 동시적으로 Stateless and Thread-Safe 장점을 가질 수 있다.



• HandlerMapping: DispatcherServlet은 HandlerMapping을 통해 적합한 Controller 객체(Bean)를 찾고
• HandlerAdapter: DispatcherServlet 은 HandlerAdapter를 통해 찾은 Controllerr 객체(Bean)에게 요청을 넘겨 처리



3. Response

DispathcerServlet 처리 결과를 반환
